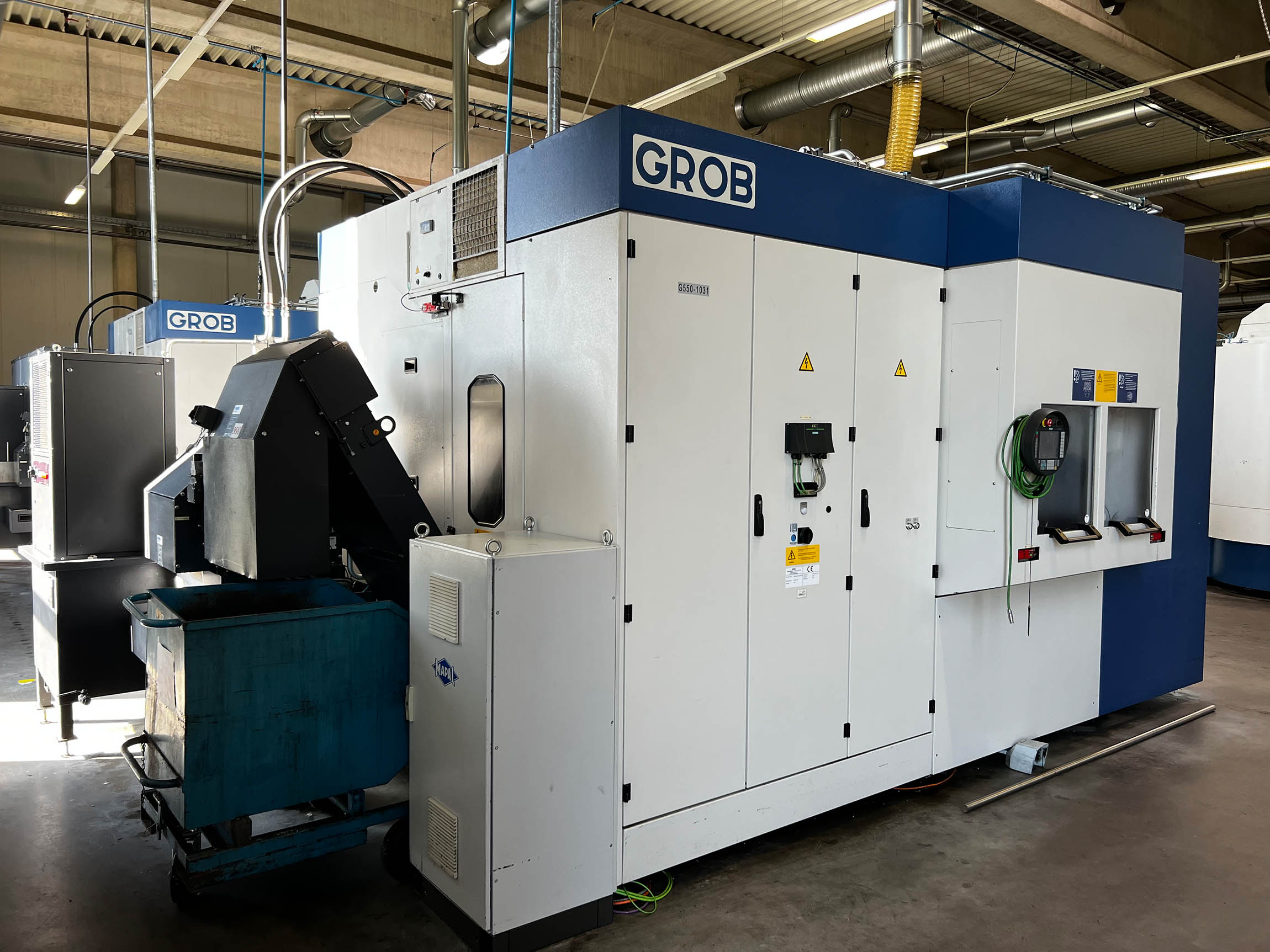

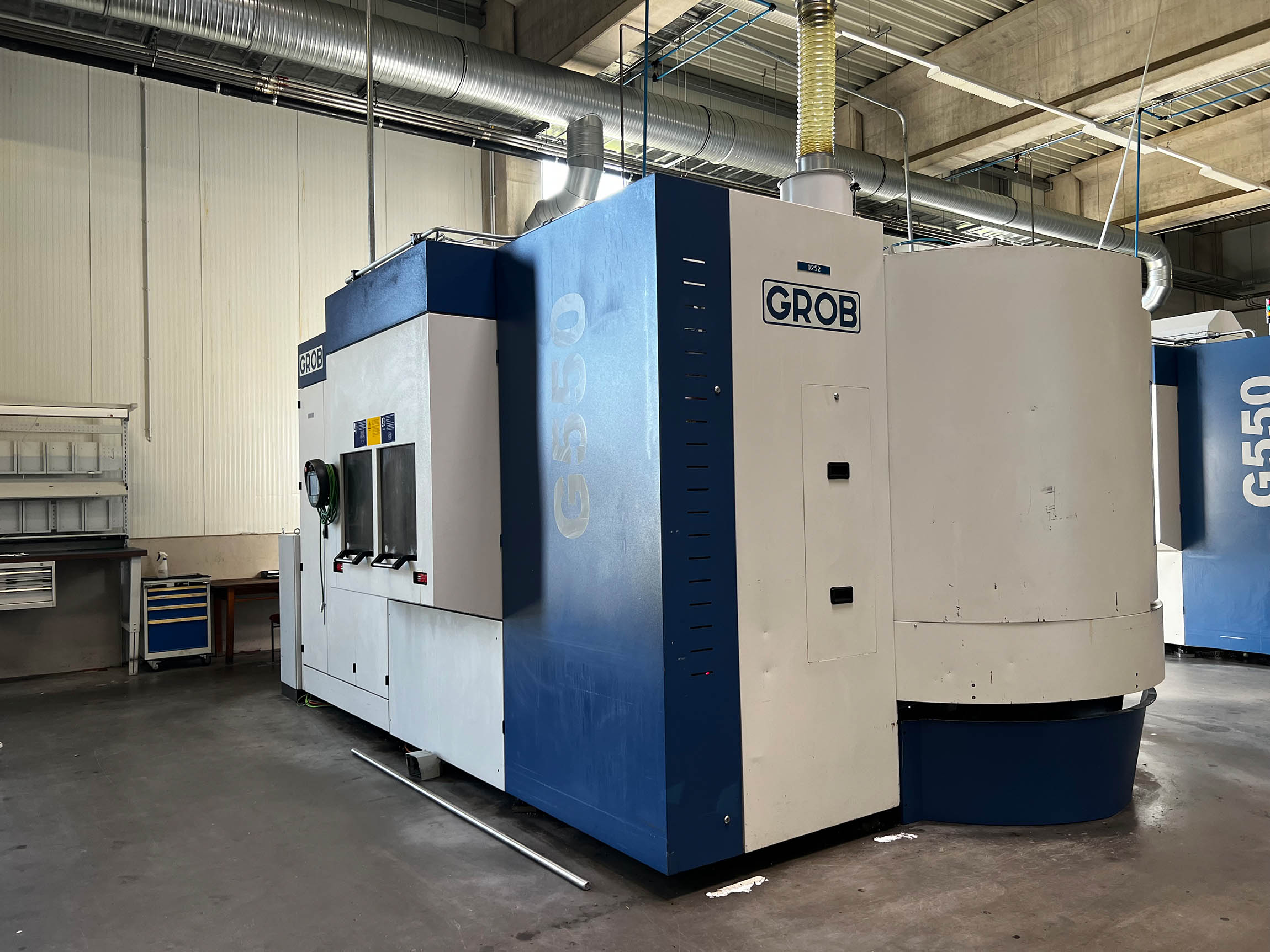

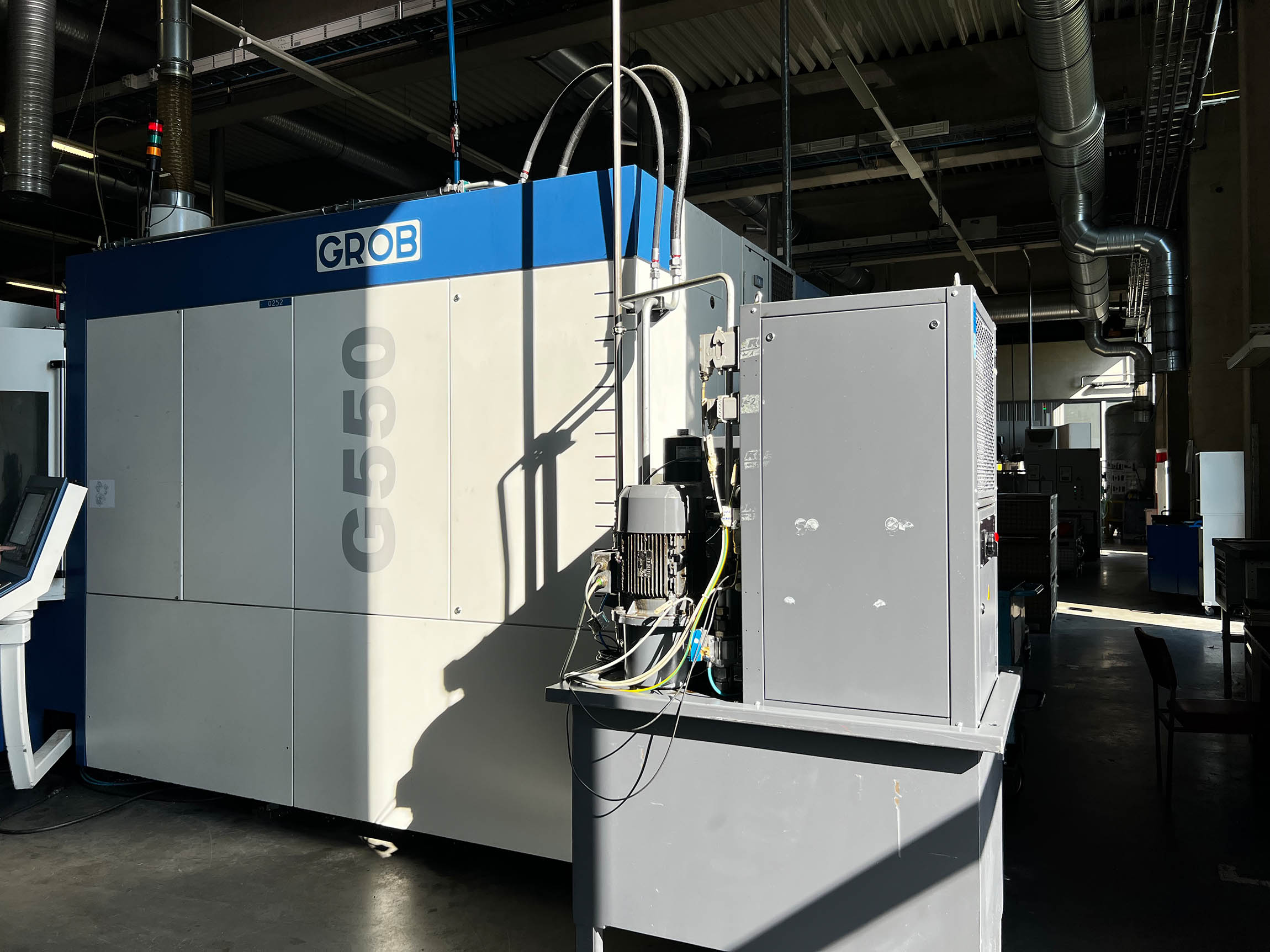

Grob G550 AB 14 K, centro di lavorazione universale a 5 assi BA2357, usato
Dettagli
| Centro di lavorazione | Universale |
| Produttore | Grob |
| Modello | G550 AB 14 K |
| Anno di produzione | 2010 |
| ore di funzionamento | h |
| ore di funzionamento | h |
| Descrizione | Tavola basculante/rotante (asse NB) Sistema di lubrificazione integrato con controllo della temperatura del refrigerante e trasportatore di trucioli Centralina idraulica integrata Unità di raffreddamento per mandrino, tavola rotante (asse B) e armadio di comando |
| Dati tecnici | |

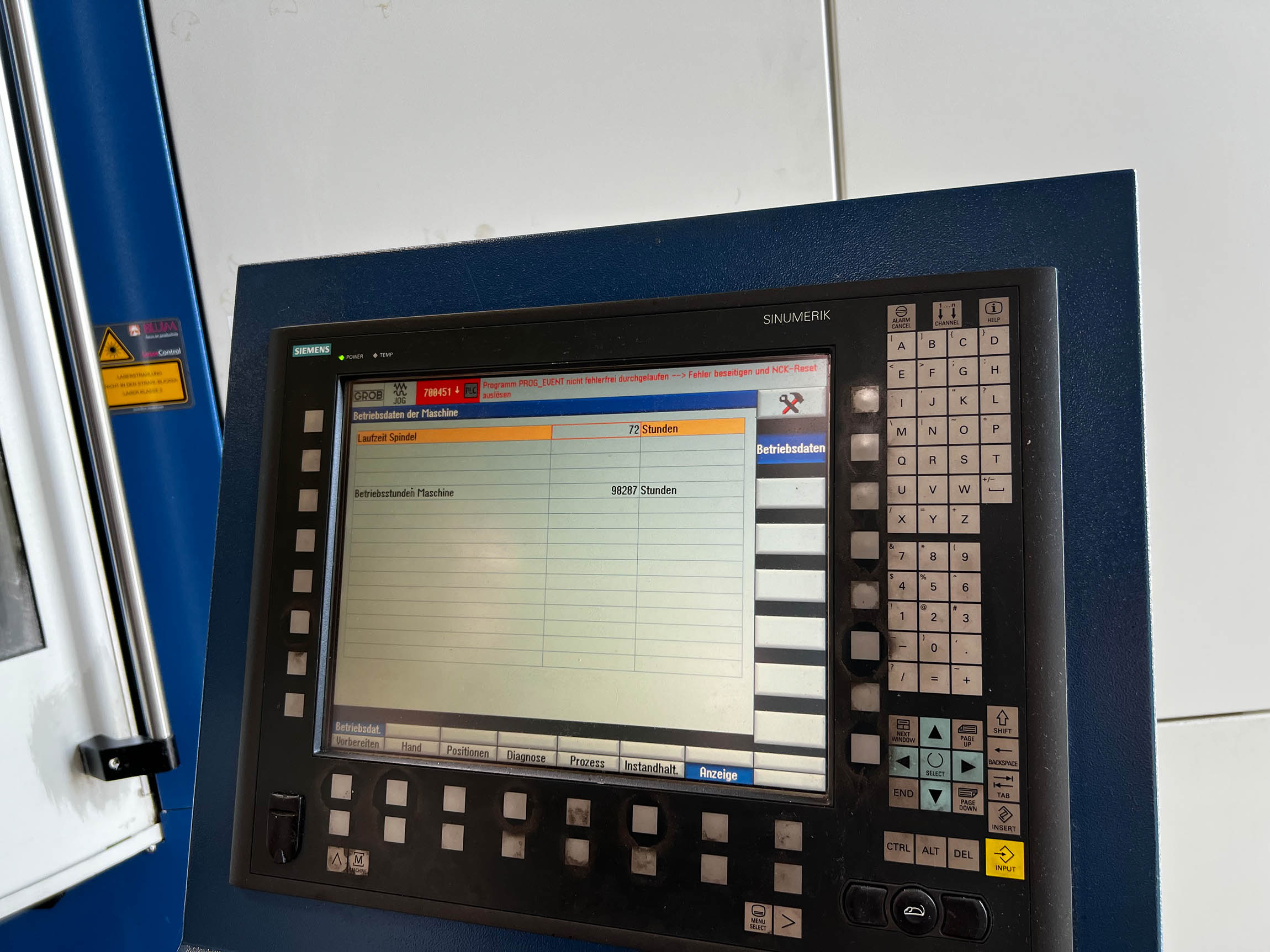

| Sistema di controllo | SIEMENS SINUMERIK 840D si MDynamics |
| Distanza mandrino | mm |
| Corsa X | 800 mm |
| Corsa Y | 1020 mm |
| Corsa Z | 970 mm |
| Max. Velocità di traslazione rapida negli assi X/Y/Z | 65/50/80 m/min |
| Magazzino utensili | Magazzino a doppio disco HSK-Al00 con 60 (2x30) posizioni utensili e braccio di cambio utensili |
| Magazzino utensili aggiuntivo | Magazzino utensili ausiliario TM167 con 167 utensili |
| Max. lunghezza utensile | 465 |
Opzioni
Cambi pallet / Pallet / Opzioni di serraggio
Sistema di cambio pallet
Cambiatore automatico a 2 pallet con posizione di riposo:
- 2 pallet, 630 x 630 mm, con griglia di fori
- un sistema di serraggio a punto zero sulla tavola rotante (asse B)
- Distributore rotante sulla tavola rotante (asse B)
- quattro meccanismi di accoppiamento con ugelli di pulizia nella sezione superiore della tavola rotante - sei meccanismi di accoppiamento con ugelli di pulizia nella stazione del pezzo
- un sistema idraulico aggiuntivo
Collettore rotante nella tavola rotante
dell’asse
B:
- Sistema di serraggio idraulico con quattro attacchi per fluidi Pacchetto pneumatico con quattro attacchi per fluidi
Collettore rotante nella tavola rotante dell’asse A:
- Sistema di serraggio idraulico con sei collegamenti per fluidi
- Gruppo pneumatico con sei collegamenti per fluidi
Bloccaggio del pallet e del pezzo sulla tavola rotante (asse B) Configurazione:
- un sistema di serraggio a punto zero
- senza pallet
Porta della baia di allestimento:
- Apertura/chiusura automatica per sistemi di carico e scarico automatici
- Apertura/chiusura automatica per sistemi di carico e scarico manuali
Varianti del mandrino principale:
- Mandrino motorizzato HSK-A63, 35/47 Nm¹; 18.000 m·¹
Interfaccia utensili SK 40:
- mandrino motorizzato SK 40, 160/223 Nm¹; 16.000 giri/min
Nota: a causa del diametro maggiore del mandrino, con un magazzino a disco di prelievo sono disponibili al massimo 50 posizioni!
Interfaccia utensili HSK-A100:
- mandrino motorizzato HSK-A100, 262/340 Nm¹; 10.000 giri/min
- Mandrino motorizzato HSK-A100, 470/575 Nm¹; 9.000 giri/min
Diagnostica mandrino GROB-5 GSD:
- Heidenhain iTNC 530: gamma completa di funzioni smarT.NC per l’iTNC 530, importazione DXF
- Ottimizzazione della cinematica della macchina con KinematicOpt
- Monitoraggio delle collisioni con DCM Collision
SIEMENS SINUMERIK 8400 si
Ottimizzazione della cinematica della macchina con il ciclo 996
Accessori per la misurazione della cinematica della macchina
Set cinematica a 5 assi (Premium)
Accessori
- Dispositivo di pulizia utensili
- Codifica utensili
- Sistema elettromeccanico di misurazione della lunghezza degli utensili (GROB)
- Sistema di misurazione laser per il monitoraggio degli utensili (BLUM)
- Preparativi per l’utilizzo di una sonda (M&H, Renishaw, Heidenhain)
Specifiche
- Sonda a infrarossi con ricevitore:
- Sonda a infrarossi con ricevitore, M&H
- Sonda a infrarossi con ricevitore, Renishaw
- Sonda a infrarossi con ricevitore, Heidenhain
- Alimentazione dell'aria compressa attraverso il centro del mandrino
- Alimentazione esterna di aria compressa
- Pressione programmabile e regolabile in modo continuo (4–38 bar) per utensili con alimentazione interna del refrigerante (IKZ)
- Pressione del refrigerante regolabile per gli ugelli di lubrificazione esterni
- Pistola di lavaggio
- Pistola di soffiaggio
- Unità di comando portatile (SIEMENS HT8)
- Volantino elettronico HR 420 (HEIDENHAIN) Unità di controllo a pannello HMO (FANUC)
- Flangia per l'aspirazione centrale dell'area di lavoro Spia di stato della macchina
- Sistema di raffreddamento esteso, 80 bar
- Trasportatore a nastro incernierato
Porta dell’area di lavoro:
- Apertura/chiusura automatica per sistemi di carico e scarico automatici
- Apertura/chiusura automatica per sistemi di carico e scarico manuali
Pacchetto dinamico: HSK-A63 e SK 40:
- Asse X: da 90 m/min fino a 8 m/sec²
- Asse Z: 80 m/min fino a 13 m/sec²
| Tempi di consegna | immediata |
| Prezzo | su richiesta |
