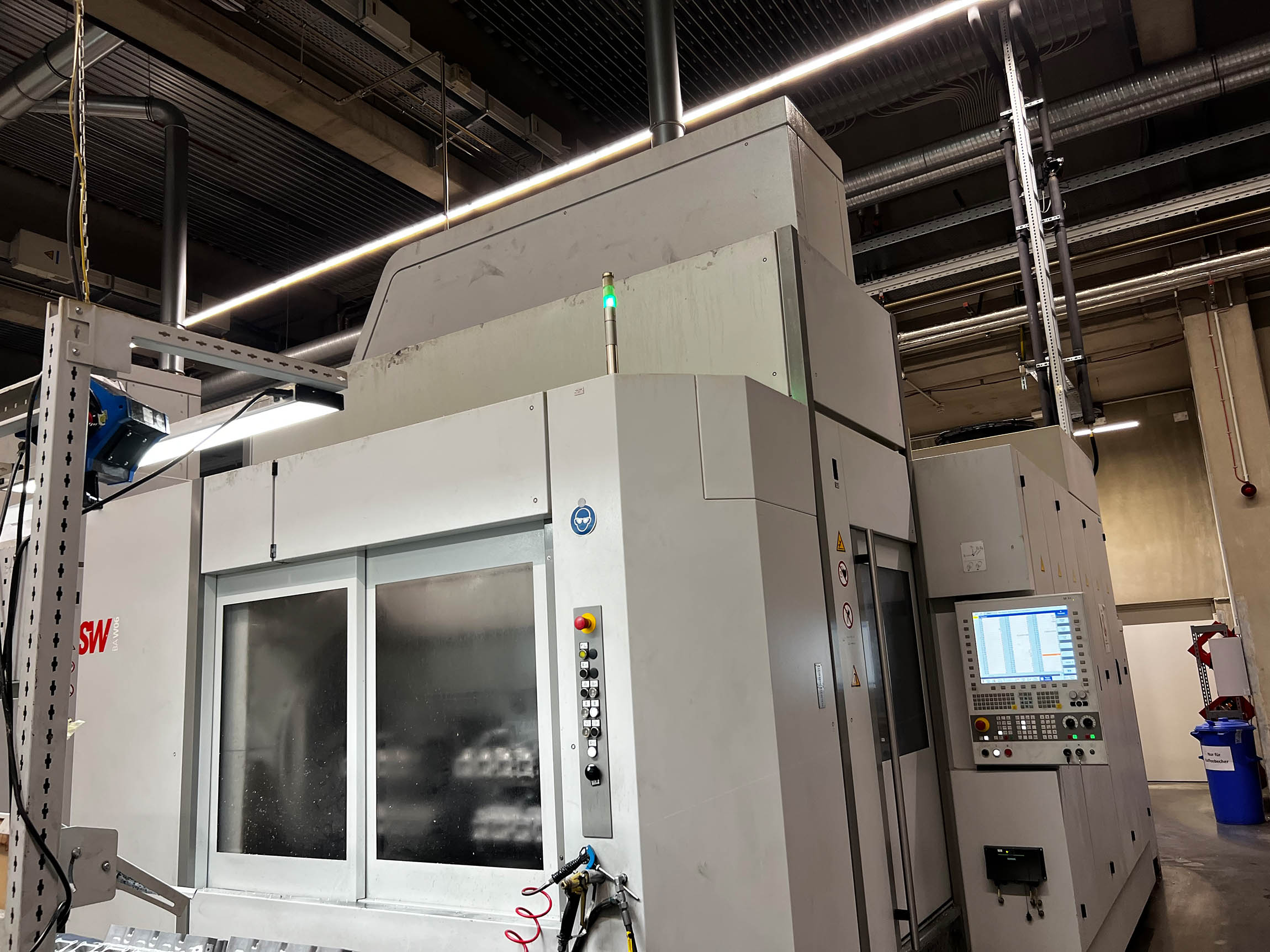

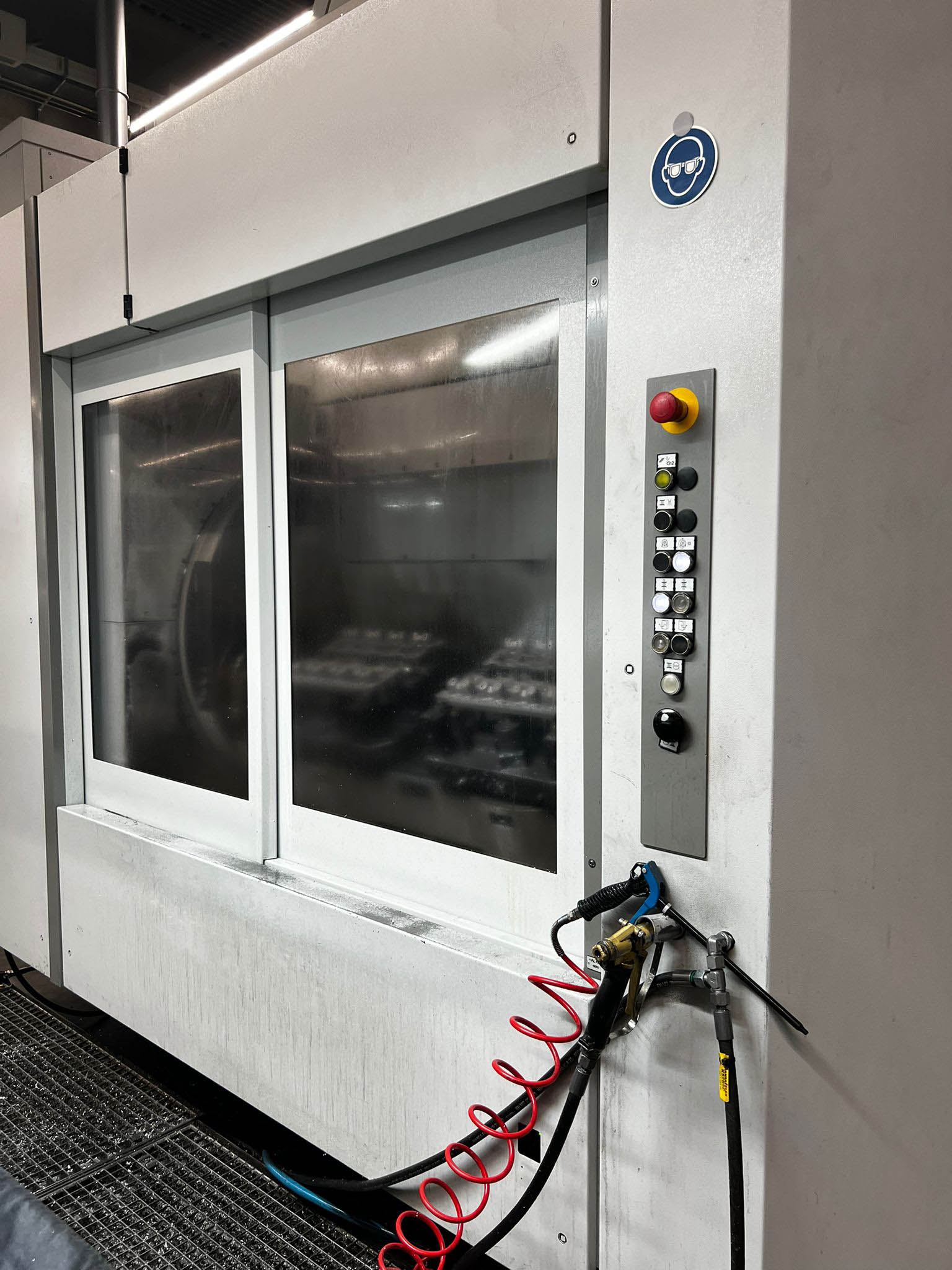

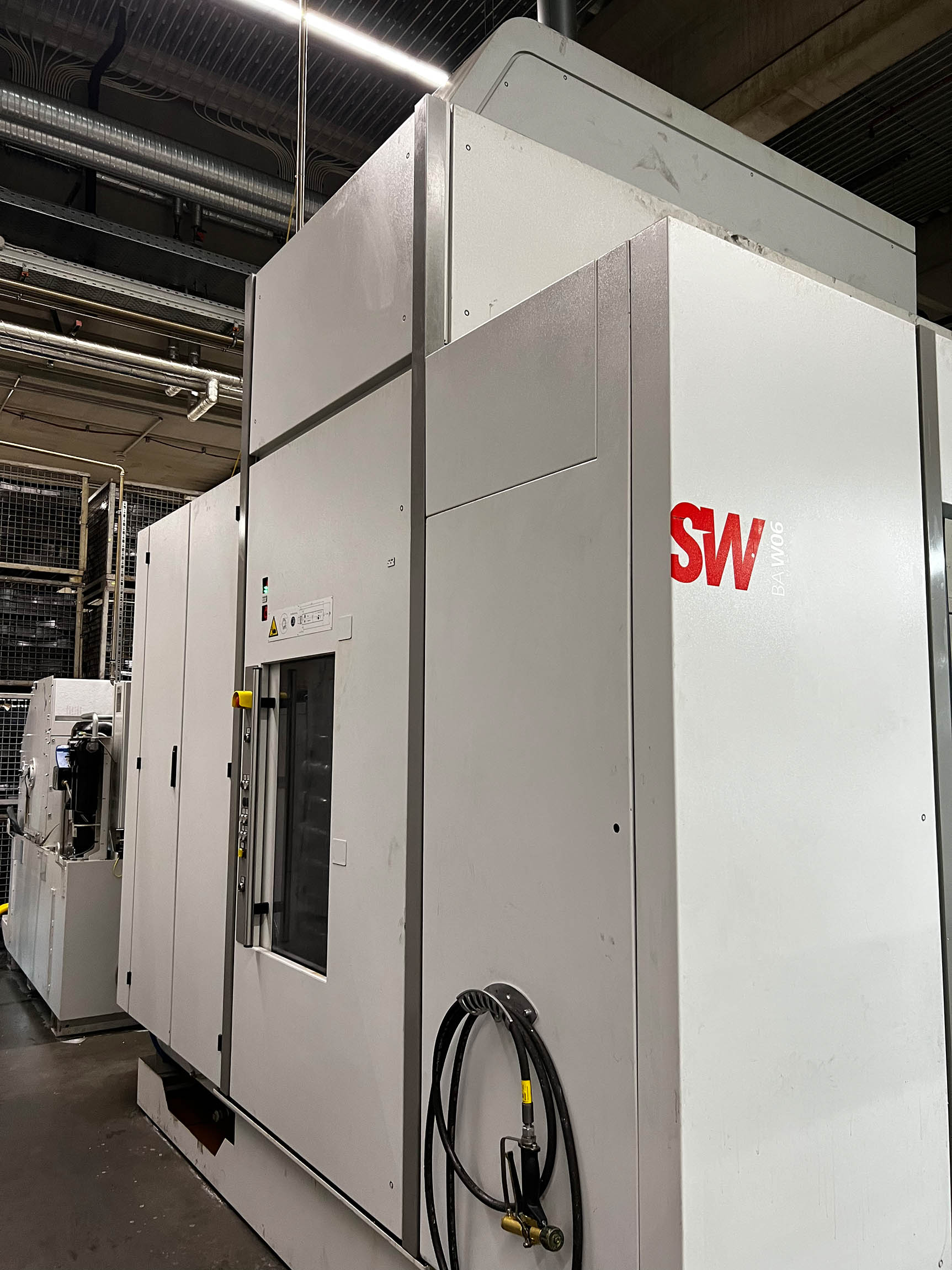

Centro di lavorazione a doppio mandrino SW BAW 06-22 BA2356, usato
Dettagli
| Centro di lavorazione | Orizzontale |
| Produttore | SW |
| Modello | BAW 06-22 |
| Anno di produzione | 2021 |
| Ore di funzionamento | circa h |
| Autonomia del mandrino | circa h |
Dati tecnici

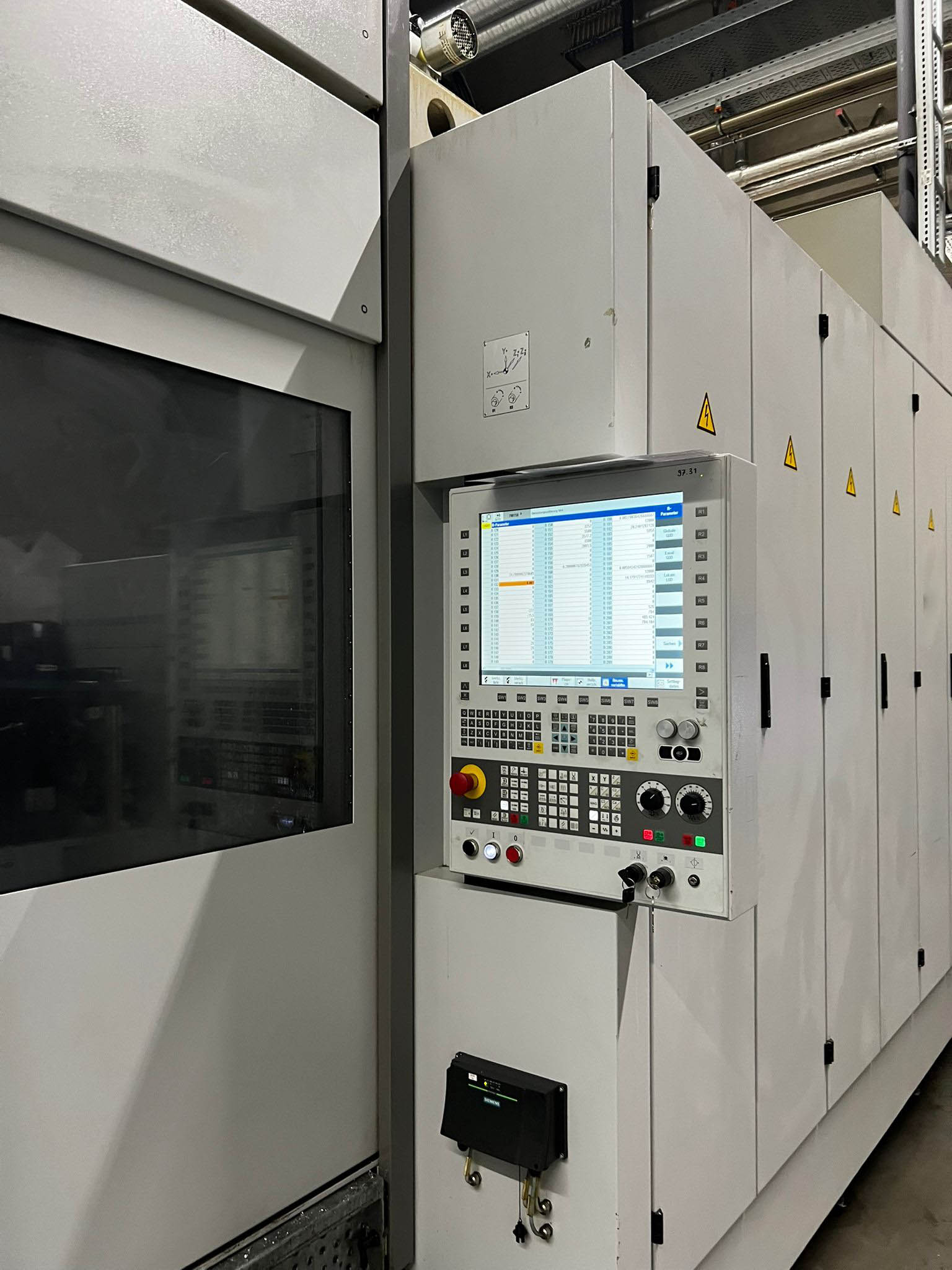

- Sistema di controllo: Siemens 840 D SL
- Versione con 2 assi Z indipendenti

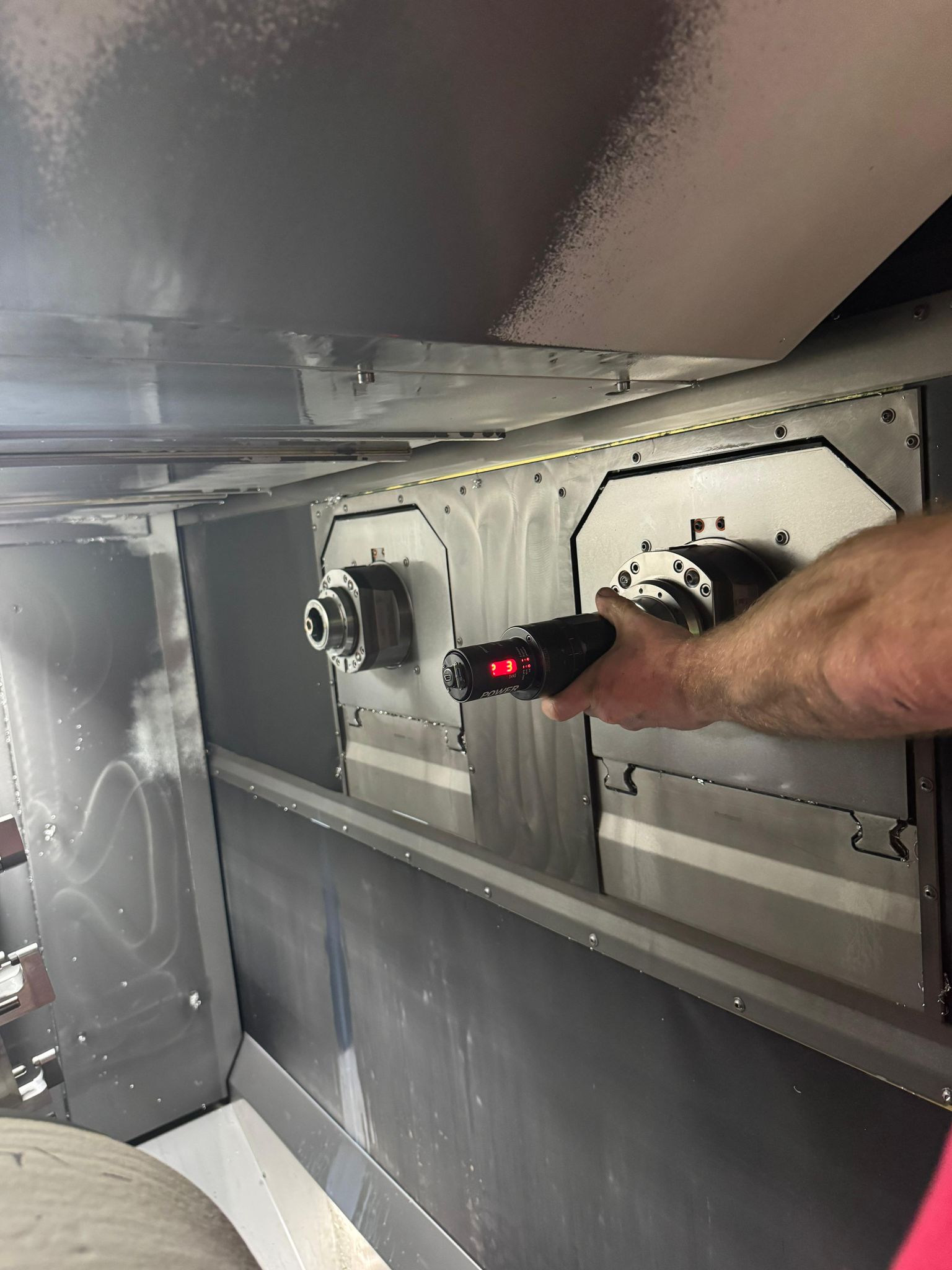

Mandrino HSK 100 con 375 Nm (2x)
- Mandrino motorizzato! Tecnologia asincrona in corrente alternata
- con collegamento stella-triangolo
- Intervallo di velocità 1 • 10.000 giri/min
- Potenza (ciclo di lavoro del 25%) 30 kW/730 giri/min
- Coppia (ciclo di lavoro del 25%) 375 Nm
- Potenza nominale 20 kW/730 giri/min
- Coppia nominale 266 Nm
- Tempo di avviamento 1,70 s (n = 0-10.000 giri/min)
- Commutazione gamma stella - 3.000 giri/min - triangolo
- Diametro cuscinetto mandrino 100 mm
- Disposizione cuscinetti anteriori quadrupla T-0-T
- Lubrificazione del mandrino: lubrificazione 01-mlnmal
- Interfaccia utensile: albero cavo OIN69893-HSK-A100
- Serraggio utensile: azionamento meccanico
- Forza di serraggio: > 46 kN
- Trasferimento fluidi, radiale, aria di pulizia, controllo sistema a vaschetta
- Trasporto fluidi, centrale, lubrificante di raffreddamento: emulsione, olio < 80 bar
- Trasporto fluidi, centrale, MMKS: aerosol < 5 bar
Compensazione della torsione
Modulo di compensazione idraulica per il 4° asse. Utilizzato per dispositivi sensibili alla torsione e carichi eccentrici. Coppia di compensazione (regolabile) < 450 Nm Coppia costante 1,8 Nm/bar.
5° asse, doppia trasmissione diretta
Composto da:
- 2 tavole NC a trasmissione diretta
2x 0 340 mm (assi C1/C2 o W1/IN2) installati su una traversa comune
- Misurazione angolare diretta e assoluta
- Dimensioni massime del dispositivo di fissaggio 2x 0 600 x 225 mm (400 mm)
- Peso massimo del dispositivo di fissaggio 2x 120 kg
- Coppia di picco 490 Nm
- Coppia nominale 350 Nm
- Velocità massima 50 giri/min
- Tolleranza di posizione senza carico Tp" 1 r:r
- Coppia tangenziale 2000 Nm Bloccaggio meccanico, sbloccaggio idraulico
- Momento di peso 150 Nm
Distributore rotante
- Per aree di lavoro 1 e 2 (assi A, lJ)
- Non controllato - Tenuta contro le perdite d’olio
- Dimensione nominale NG 5
- Pista del distributore 10
- Pressione massima di esercizio dell’impianto idraulico 250 bar
- Max. Pressione di esercizio del sistema pneumatico: 8 bar (disposizione dei collegamenti secondo lo schema standard)

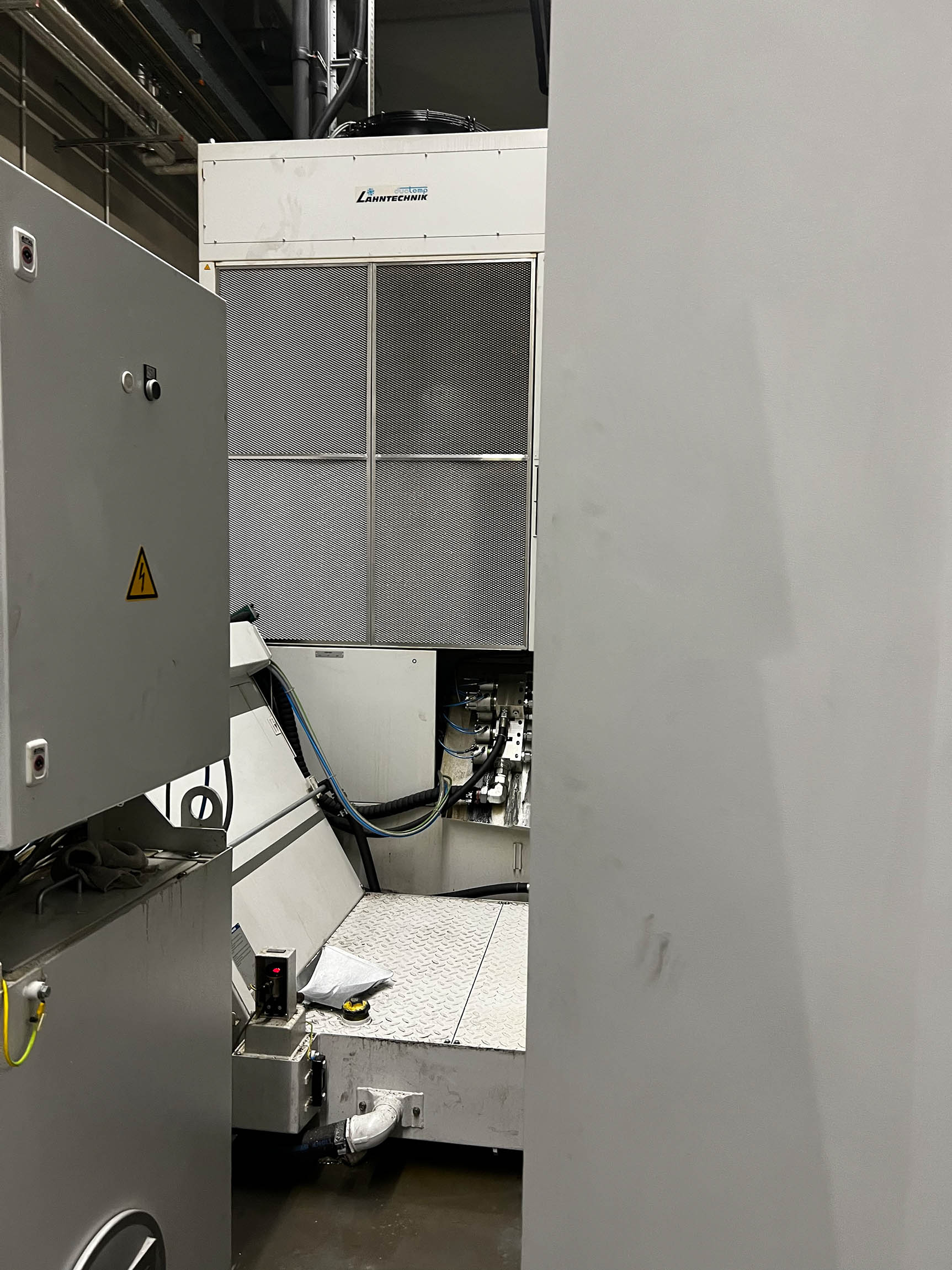

Trasportatore a raschiatore (in due parti)
(trucioli corti, trucioli spezzati, trucioli a forma di ago, trucioli di fusione, residui di fusione, senza grumi, senza agglomerati)
- Adatto per trucioli < 100 mm
- Larghezza del trasportatore 1000
mm - Altezza di scarico 1100 mm
- Filtro per acqua sporca, vaglio a fessure w = 0,35 mm
- Pompa per acqua sporca 400 l/min a 1,5 bar
- Contenuto di polvere di carbone circa 0,3 m

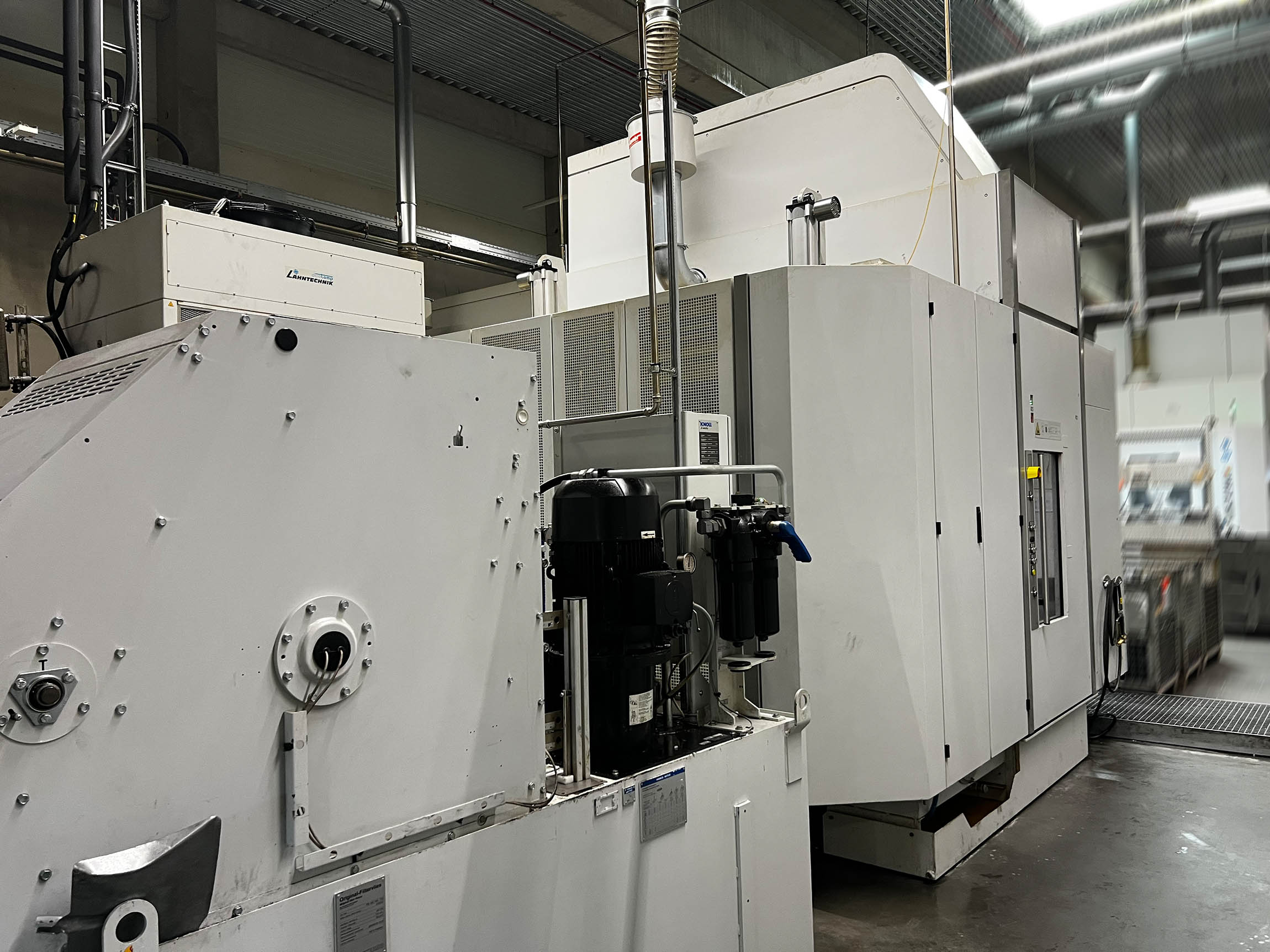

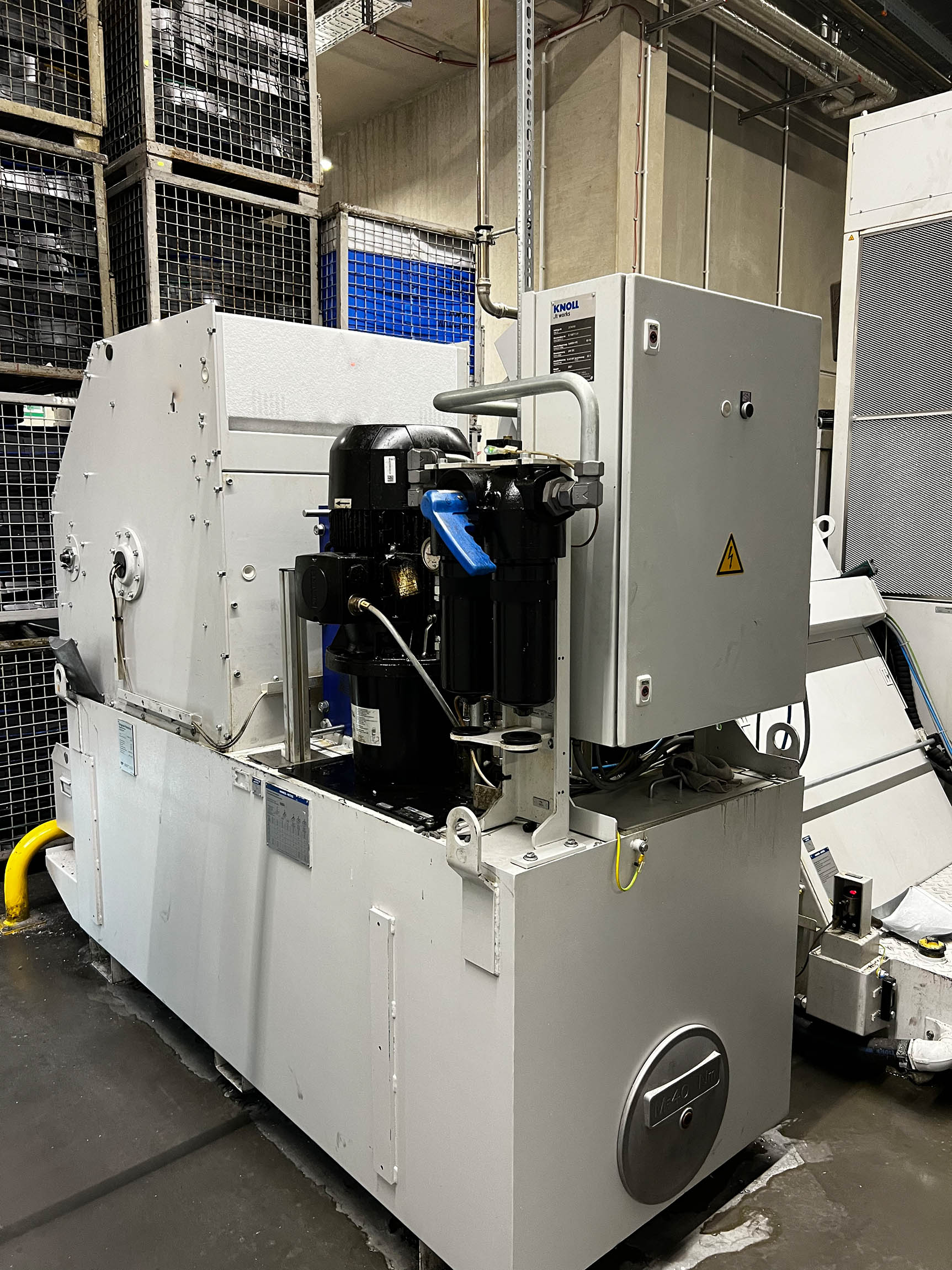

Filtrazione del fluido di raffreddamento tramite filtro a nastro compatto
Pulizia a flusso pieno Filtro a nastro di carta compatto superiore per emulsione del fluido di raffreddamento
- Portata nominale 400 Vmln
- Precisione nominale del filtro 25 μm
- Volume del serbatoio 1,2 m
- Pompa a bassa pressione 200 Vmin a 3 bar
- Pompa ad alta pressione, max. 75% EO 40 Vmln a 40 bar
- Scambiatore di calore per il raffreddamento della polvere di carbone tramite il sistema di raffreddamento centrale della macchina
Controllo pneumatico, modulo base
- Sistema di controllo pneumatico per i supporti di stoccaggio o gli elementi di serraggio
- Misurazione della portata - Funzione di spurgo integrata
- 2 sonde ciascuna per i tavoli 1 e 2
- Misurazione simultanea sul lato di carico di 2 controlli di profilo per il tavolo 1 o 2, a seconda della selezione - Distanza rilevabile >/= 0,05 mm, in base alla progettazione del dispositivo
- Comoda diagnosi e regolazione tramite SW-HMI
- I valori determinati vengono attivati automaticamente in base alla selezione del dispositivo
Rilevamento rottura utensile, induttivo
Pannello di controllo aggiuntivo, 19 pollici
Codifica utensili Balluff con codifica a chip nel portautensili.
PROFIBUS per l’automazione
| Tempi di consegna | immediato |
| Prezzo | su richiesta |
